Page 33 - 歷史文化街區改造工程管線綜合產品手冊
P. 33
????
03--歷史文化街區改造工程綜合管線技術途徑---管綜技術應用分析
????
l 典型街巷寬度的管綜布置分析——寬6米左右街巷 ????
對于寬度6米左右的街巷，可布置給水、污水（或合流）、雨水、電力、信息及廣播電視、燃氣管線。
????
管線敷設可采用普通直埋式、綜合管廊或纜線管廊等方式：
A型普通直埋式適用于局部道路市政管線維修及改造或電力管、給水（消防）管數量較少的項目；
????
B型綜合微管廊內可設置給水、電力、信息等管線，減小設置斷面，適用于含消防、生活多種給水管，且電力管、通信管數量較多，方便
后續管線增擴容等各種需求。解決歷史文化街區內用戶多，分線多的問題。
C型纜線管廊方式適用于給水（消防）管數量較少，電力管、通信管數量較多的項目，方便后續纜線增擴容需求。
???? ????
管廊可設置于路中間區，減少管廊建設時對兩側歷史建筑的影響。
????

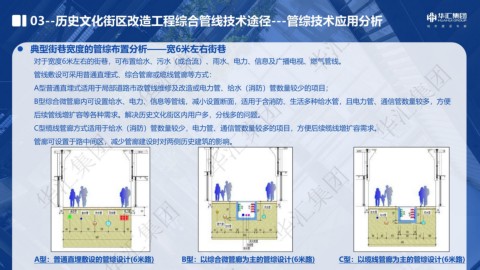

A型：普通直埋敷設的管綜設計(6米路) B型：以綜合微管廊為主的管綜設計(6米路) C型：以纜線管廊為主的管綜設計(6米路)
????
